La norma IEC 61850 es un estándar internacional desarrollado para la automatización de subestaciones eléctricas, la integración de energías renovables y la digitalización de redes eléctricas modernas123. Su objetivo principal es garantizar la interoperabilidad, eficiencia y fiabilidad en la comunicación entre dispositivos electrónicos inteligentes (IEDs) de diferentes fabricantes, permitiendo así la evolución hacia redes eléctricas más inteligentes y flexibles143.
1. Origen y Contexto de la IEC 61850
La digitalización del sector eléctrico y la necesidad de integrar tecnologías de información y comunicación (TIC) en las subestaciones impulsaron la creación de la IEC 6185012. Antes de su aparición, existía una gran dispersión de protocolos propietarios, lo que dificultaba la integración y el mantenimiento de los sistemas de automatización32. La IEC 61850 nació para unificar estos protocolos y facilitar la interoperabilidad, reduciendo costes y complejidad en la operación y mantenimiento de las instalaciones eléctricas12.
2. Objetivos y Beneficios de la Norma
2.1. Objetivos
Estandarizar la comunicación entre equipos de subestaciones eléctricas, Smart Grids y centrales de energías renovables23.
Facilitar la interoperabilidad entre dispositivos de diferentes fabricantes14.
Reducir costes de implantación, operación y mantenimiento23.
Permitir la escalabilidad y adaptación a nuevas tecnologías y servicios43.
2.2. Beneficios
Mayor eficiencia y fiabilidad en la operación de subestaciones43.
Integración sencilla de nuevas funcionalidades y tecnologías43.
Reducción significativa del cableado y simplificación de la arquitectura de red53.
Mejor respuesta ante fallos y eventos críticos gracias a la comunicación en tiempo real67.
3. Estructura General de la Norma
La IEC 61850 está compuesta por varias partes que abordan desde los requisitos generales hasta los protocolos de comunicación y pruebas de conformidad82:
Parte 1-3: Requisitos generales y ambientales para equipos y sistemas.
Parte 4-6: Gestión de proyectos de ingeniería y configuración.
Parte 7: Modelado de datos y servicios abstractos.
Parte 8-9: Protocolos de comunicación y mapeo en redes Ethernet.
4. Niveles de Comunicación en Subestaciones

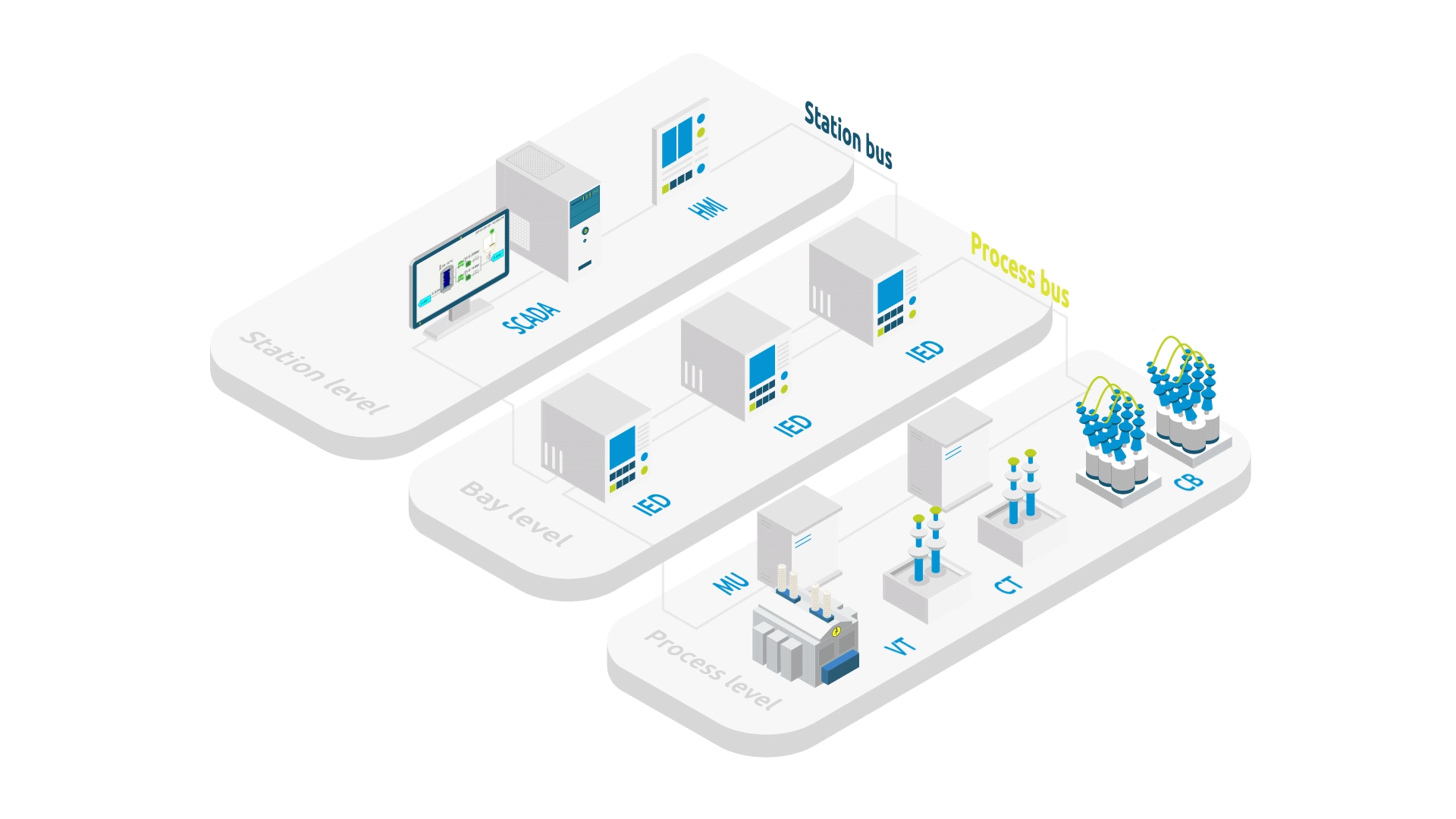

La arquitectura de comunicación definida por la IEC 61850 se organiza en tres niveles principales92:
Nivel | Descripción | Ejemplo de Dispositivos |
|---|---|---|
Estación | Supervisión y control centralizado de la subestación | SCADA, HMI, servidores |
Bahía | Control y protección de equipos específicos (bayas) | Relés de protección, controladores |
Proceso | Interacción directa con el proceso eléctrico (medición, control) | Transformadores, sensores, actuadores |
Esta estructura permite una comunicación eficiente y jerárquica, facilitando la integración y el control distribuido92.
5. Modelado de Datos Orientado a Objetos
Uno de los pilares de la IEC 61850 es su modelo de datos orientado a objetos, que representa los elementos físicos y funcionales de la subestación como objetos con atributos y servicios definidos852. Este modelo se describe mediante el lenguaje SCL (Substation Configuration Language), lo que permite la configuración y gestión automatizada de los dispositivos85.
5.1. Nodos Lógicos
Los nodos lógicos (Logical Nodes) agrupan funciones específicas, como protección, medición o control85. Cada nodo lógico se compone de clases de datos comunes (Common Data Classes) y atributos que describen su comportamiento y estado85.
5.2. Ventajas del Modelado
Facilita la interoperabilidad y la integración entre dispositivos52.
Permite la automatización de la configuración y el mantenimiento52.
6. Protocolos de Comunicación IEC 61850
La norma define varios protocolos para cubrir las necesidades de comunicación en tiempo real, control y supervisión dentro de la subestación678:
6.1. MMS (Manufacturing Message Specification)
Protocolo principal para la comunicación cliente-servidor entre dispositivos de los niveles de bahía y estación910.
Basado en el modelo OSI y utiliza TCP/IP sobre Ethernet para garantizar una transmisión confiable y estructurada de datos y comandos910.
6.2. GOOSE (Generic Object Oriented Substation Event)
Protocolo orientado a eventos para la transmisión rápida y confiable de señales críticas (por ejemplo, disparos de protección)67.
Utiliza comunicación multicast en Ethernet (capa 2), con un modelo publicador-suscriptor para minimizar los tiempos de reacción (menores a 4 ms)67.
6.3. Sampled Values (SV)
Permite la transmisión de valores de medida digitalizados (corriente, tensión) en tiempo real desde el nivel de proceso al de bahía610.
Esencial para aplicaciones de protección y control avanzadas610.
7. Servicios Abstractos (ACSI)
La IEC 61850 define una interfaz abstracta de servicios de comunicación (ACSI) que especifica cómo los dispositivos pueden intercambiar información y comandos, independientemente del protocolo físico utilizado85. Esto permite mapear los servicios abstractos a protocolos concretos como MMS, GOOSE o SV, asegurando la flexibilidad y la extensibilidad del sistema85.
8. Configuración y Lenguaje SCL
El SCL (Substation Configuration Language) es un lenguaje XML estandarizado que describe la configuración de la subestación, los dispositivos, sus funciones y la topología de la red85. El uso de SCL permite:
Automatizar la configuración y puesta en marcha de sistemas52.
Facilitar el intercambio de información entre herramientas de ingeniería y dispositivos52.
9. Implementación Práctica
9.1. Configuración de IEDs
La norma establece cómo deben configurarse los IEDs para garantizar la interoperabilidad y el correcto funcionamiento del sistema25. Esto incluye la definición de los nodos lógicos, la asignación de direcciones y la parametrización de los servicios de comunicación25.
9.2. Ejemplo de Aplicación
En una subestación moderna, los relés de protección, medidores y controladores se comunican a través de MMS para reportar estados y recibir comandos, mientras que los mensajes GOOSE se utilizan para disparos de protección en tiempo real6710. Los valores de corriente y tensión se transmiten mediante Sampled Values, permitiendo una protección más rápida y precisa610.
10. Seguridad y Redundancia
La IEC 61850 incorpora mecanismos para garantizar la seguridad y la disponibilidad de la red de comunicación76:
Redundancia: Uso de topologías PRP (Parallel Redundancy Protocol) y HSR (High-availability Seamless Redundancy) para evitar puntos únicos de fallo7.
Prioridad de mensajes: Uso de VLANs y etiquetas de prioridad para asegurar que los mensajes críticos (GOOSE) tengan preferencia en la red76.
Ciberseguridad: Aunque la norma original no incluía especificaciones detalladas de ciberseguridad, las versiones recientes y las mejores prácticas del sector recomiendan el uso de firewalls, autenticación y cifrado64.
11. Aplicaciones de la IEC 61850
11.1. Subestaciones Eléctricas
La aplicación principal es la automatización y digitalización de subestaciones eléctricas, permitiendo una operación más eficiente, segura y flexible123.
11.2. Smart Grids y Energías Renovables
La norma facilita la integración de fuentes renovables y la gestión de redes inteligentes, permitiendo el control distribuido y la respuesta rápida ante variaciones de generación y consumo23.
11.3. Vehículo Eléctrico y Control de Carga
IEC 61850 se utiliza para la gestión de puntos de carga y la integración de vehículos eléctricos en la red, facilitando la interoperabilidad y el control remoto23.
12. Desafíos y Futuro de la IEC 61850
12.1. Desafíos
Requiere formación y capacitación específica para ingenieros y técnicos23.
La migración desde sistemas tradicionales a IEC 61850 puede ser compleja y costosa en la fase inicial23.
Es necesario un enfoque integral de ciberseguridad para proteger las infraestructuras críticas64.
12.2. Futuro
La IEC 61850 sigue evolucionando para adaptarse a nuevas tecnologías y necesidades del sector eléctrico, como la integración masiva de energías renovables, la automatización avanzada y la ciberseguridad43. Su adopción global continúa creciendo, consolidándola como el estándar de referencia para la automatización de redes eléctricas modernas43.
13. Formación y Recursos
Existen numerosos cursos, manuales y recursos en línea para profundizar en la IEC 61850, tanto a nivel teórico como práctico23. La formación continua es clave para aprovechar al máximo las ventajas de este estándar y afrontar los retos de la digitalización del sector eléctrico23.
Soluciones IEC61850 de KLG Smartec
A través de nuestro partner KLG Smartec (Kyalnd) disponemos de una completa gama de soluciones para automatización de subestaciones según IEC61850 incluyendo: switches, redbox PRP/HSR, servidores de tiempo y servidores de automatización. Puedes verlos todos en este enlace.
Conclusión
La norma IEC 61850 representa un cambio de paradigma en la automatización y digitalización de las infraestructuras eléctricas143. Su enfoque en la interoperabilidad, la eficiencia y la flexibilidad la convierten en una herramienta indispensable para el desarrollo de redes eléctricas inteligentes, seguras y preparadas para los desafíos del futuro. La comprensión y correcta implementación de la IEC 61850 es fundamental para cualquier profesional del sector eléctrico que desee liderar la transformación hacia la Smart Grid y la integración de nuevas tecnologías energéticas124.
