Conversión de Protocolo entre Modbus y IEC 61850

La convergencia entre sistemas industriales tradicionales y las modernas arquitecturas de automatización exige la interoperabilidad entre diferentes protocolos. Por ello, la necesidad de convertir datos de Modbus a IEC 61850 es cada vez más común, especialmente en subestaciones eléctricas y sistemas SCADA. Este tutorial de aproximadamente 2,000 palabras cubre tanto los fundamentos teóricos como una guía práctica detallada para llevar a cabo la integración.

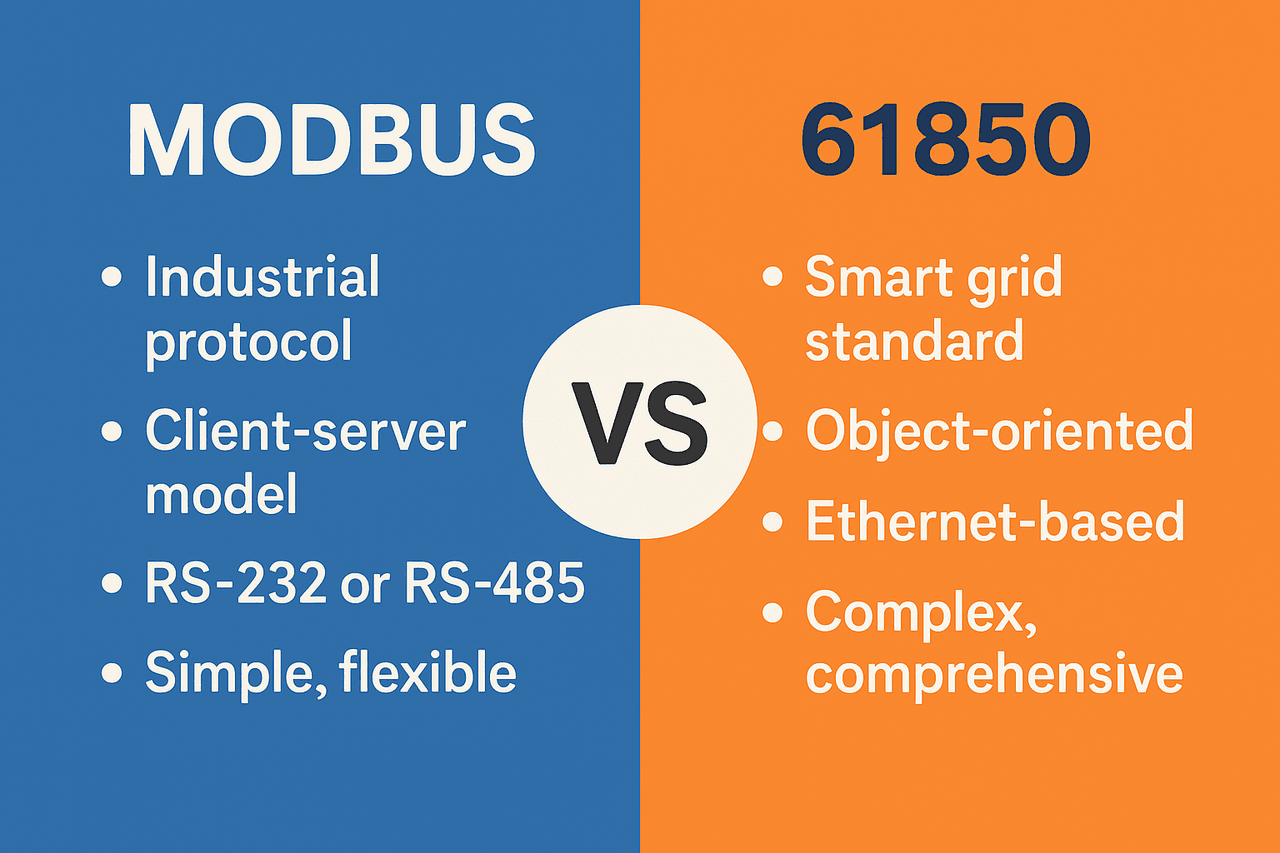

1. Fundamentos de Modbus y IEC 61850

1.1 ¿Qué es Modbus?

• Orígenes: Modbus fue creado en 1978 por Modicon (hoy Schneider Electric), y fue el primer protocolo abierto ampliamente aceptado en la automatización industrial.

• Topología y uso: Suele comunicarse a través de RS-232/RS-485 o Ethernet (Modbus TCP), e implementa una arquitectura maestro-esclavo, donde un supervisor interroga a múltiples dispositivos esclavos.

• Estructura de los mensajes: Simplista, cada mensaje contiene dirección, función, datos y CRC.

• Principales ventajas: Simplicidad, disponibilidad gratuita y flexibilidad para integrar sensores, PLCs y medidores en redes de control industrial12.

1.2 ¿Qué es IEC 61850?

• Propósito: IEC 61850 es un estándar internacional para la automatización de subestaciones eléctricas, centrado en la interoperabilidad y la comunicación digital entre dispositivos de diferentes fabricantes.

• Características clave:

  • Modelo orientado a objetos: Define datos en "nodos lógicos" estandarizados.

  • Protocolos implementados: Utiliza MMS (Manufacturing Message Specification) para comunicaciones cliente-servidor, GOOSE para intercambio rápido de eventos y SMV para enviar valores muestreados341.

  • Ventajas: Facilita flexibilidad, velocidad, trazabilidad y reducción de cableado físico.

2. Motivación y Retos de la Conversión

2.1 ¿Por qué convertir Modbus a IEC 61850?

• Integrar equipos legados (antiguos) con sistemas modernos bajo el estándar IEC 61850.

• Unificar la monitorización y control en subestaciones con múltiples tecnologías53.

• Asegurar la continuidad operativa mientras se modernizan los sistemas progresivamente.

2.2 Desafíos frecuentes

• Diferencias de modelo de datos: Modbus transmite registros crudos; IEC 61850 requiere modelos de objetos ricos.

• Ritmo de comunicación: IEC 61850 es más rápido y soporta eventos en tiempo real.

• Gestión de configuraciones complejas: Mapeo entre parámetros no siempre es directo.

3. Estrategias de Conversión: Opciones Técnicas

3.1 Conversores de Protocolo Hardware

Existen dispositivos dedicados que traducen en tiempo real mensajes Modbus a IEC 61850. Ejemplo: gateways como la serie MGate 5119 de Moxa o el KGW3224A de Kyland 678.

El KGW3224 dispone de múltiples interfaces seriales RS232 y RS485 y dos interfaces Ethernet lo que le permite conectar con diferentes protocolos legacy Modbus RTU, DNP3.0 o IEC-101/102 y convertir las variables leídas a objetos 61850 pudiendo actual tanto como servidor como cliente MMS.

• Ventajas: Fácil instalación, soporte para múltiples protocolos, configuración vía interfaz web o software dedicado.

• Limitaciones: Costo y complejidad de configuración inicial.

3.2 Soluciones Software y PLCs

• Algunos PLC modernos ofrecen módulos internos de traducción.

• Ventajas: Evita hardware adicional, escalabilidad en integraciones pequeñas5.

• Limitaciones: Demanda mayor programación y customización.

4. Protocolo de Conversión Paso a Paso

A continuación, se desgrana el proceso típico mediante un gateway de protocolo, considerando tanto la lógica como las configuraciones.

4.1 Diagrama General

1. Equipos Modbus (medidores, PLCs, RTUs) ↔ Conversor de Protocolo ↔ Red IEC 61850 (IEDs, SCADA)

2. El conversor actúa como maestro Modbus y como servidor IEC 61850 para el SCADA.

4.2 Pasos Detallados

Paso 1: Identificación de Variables y Modelado

• Inventario Modbus: Determinar registros Modbus asociados a las variables de interés (por ejemplo, corriente, voltaje, estados digitales).

• Modelo IEC 61850: Seleccionar los nodos lógicos (ejemplo: MMXU para magnitudes eléctricas, XCBR para interruptores)94.

Paso 2: Configuración del Conversor

• Acceso al Gateway: Usualmente mediante interfaz web.

• Crear comandos Modbus: Definir dirección IP/serie, función Modbus (01, 03, 04, etc.), dirección del registro y tipo de dato.

• Prueba de comunicación: Comprobar la lectura en tiempo real desde el conversor.

Paso 3: Definición del Modelo IEC 61850

• Utilizar generador SCL/ICD: El software del gateway permite configurar archivos SCL (Substation Configuration Language) donde se declaran los nodos y estructuras de datos.

• Asignar Identificadores: Dar nombre a los IED, lógicas (por ejemplo, “IED_Medidor”), y nodos adecuados678.

Paso 4: Mapeo

• Asociar cada variable Modbus leída a un objeto/nodo lógico en IEC 61850.

• Adecuar escalas y tipos de datos (por ejemplo, si el registro Modbus está en formato “float” y en IEC 61850 se espera “INT32”9).

Paso 5: Pruebas y Validación

• Prueba en Monitor SCADA: Visualización de los datos transferidos en un cliente IEC 61850 (simulador o entorno real).

• Validar actualizaciones y alarmas: Un cambio en el registro Modbus debe verse reflejado como evento/actualización en IEC 61850/MMXU, GOOSE, etc.

• Generar reportes para trazabilidad y ajustes.

5. Ejemplo Práctico: Medidor de Energía a SCADA

Supongamos que se requiere supervisar un medidor de energía, el cual solo expone datos vía Modbus RTU, pero el SCADA de la subestación requiere IEC 61850.

5.1 Parámetros iniciales

• Medidor: Protocolo Modbus RTU, mide voltaje, corriente, potencia.

• Conversor: Gateway que soporta Modbus RTU y IEC 61850 MMS.

5.2 Proceso

1. Lectura Modbus: Se configuran comandos para leer registros (por ejemplo, 0x0001=Voltaje, 0x0002=Corriente).

2. Definición en IEC 61850: Creación del archivo SCL con nodos lógicos MMXU (Magnitudes eléctricas).

3. Mapeo: Vincular registro 0x0001 con atributo 'Vol' de MMXU, registro 0x0002 con 'Amp', etc.

4. Visualización y prueba: En el cliente IEC 61850, el SCADA consulta los nodos y recibe los valores.

6. Soluciones Arquitectónicas

A la hora de planificar la sustitución o integración, existen tres enfoques principales5:

7. Buenas Prácticas y Recomendaciones

• Documentar exhaustivamente el mapeo entre variables Modbus y nodos IEC 61850.

• Verificar compatibilidad eléctrica de conexiones físicas (RS-232/RS-485/Ethernet).

• Actualizar firmware/software de los gateways y equipos antes de integrar65.

• Realizar pruebas piloto para evitar interrupciones productivas.

• Considerar los requisitos de ciberseguridad al integrar equipos legados en entornos digitales3.

8. Limitaciones y Aspectos a Considerar

• No toda la información de un dispositivo Modbus tiene equivalencia directa en IEC 61850; a veces es necesario crear nodos lógicos personalizados o realizar conversiones de unidad/formato.

• En proyectos complejos, puede ser recomendable recurrir a empresas especializadas o integradores certificados.

9. Recursos Adicionales

• Webinars y videos: Algunos fabricantes ofrecen tutoriales visuales sobre la configuración de gateways y la conversión práctica678.

• Documentación técnica: Consultar los manuales del fabricante del gateway, ya que los pasos específicos de configuración pueden variar.

• Norma IEC 61850: Revisión directa del estándar y sus anexos ayuda a entender el modelado de objetos eléctricos9410.

10. Conclusión

La integración de sistemas Modbus a entornos basados en IEC 61850 es posible gracias a conversores de protocolo, modelado de datos y un mapeo ajustado. Si bien existen retos importantes, utilizar herramientas específicas y seguir buenas prácticas garantizará una migración exitosa, mejorando la interoperabilidad y reduciendo los costes operativos en subestaciones eléctricas modernas.

Bibliografía seleccionada

• Ver referencias integradas en el texto para ampliar sobre cada sección y obtener documentos técnicos o tutoriales especializados67953412.

Si quieres puedes ampliar la información acerca del KGW3224A – Gateway industrial inteligente
